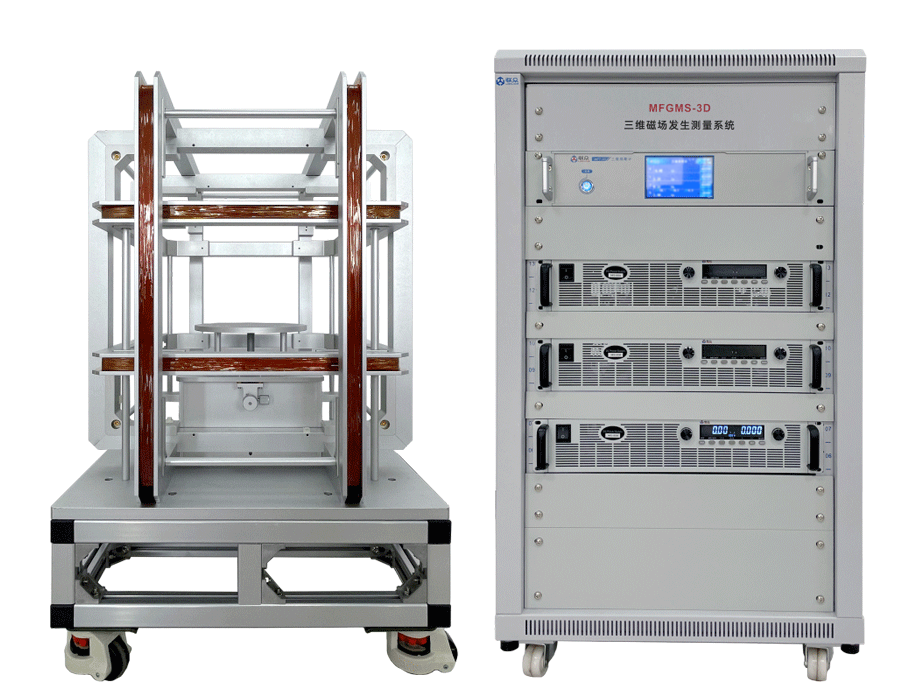

MFGMS-3D
三維磁場發生測量系統
◆ 簡介
三維磁場發生測量系統由三維磁場線圈、三臺精密恒流電源和三維高斯計組成。通過控制精密恒流電源作用于三維磁場線圈，可在空間產生任意方向的磁場，并通過三通道高斯計進行精準測量顯示。該系統可應用于地球磁場的抵消、各種磁場實驗及場強設備的校準。具有豐富的電磁仿真，磁路設計經驗?？啥ㄖ聘鞣N規格類型的亥姆霍茲線圈，螺線管，電磁鐵等磁場發生裝置；可定制各種磁屏蔽桶，磁屏蔽罩。 |
◆ 設備特點

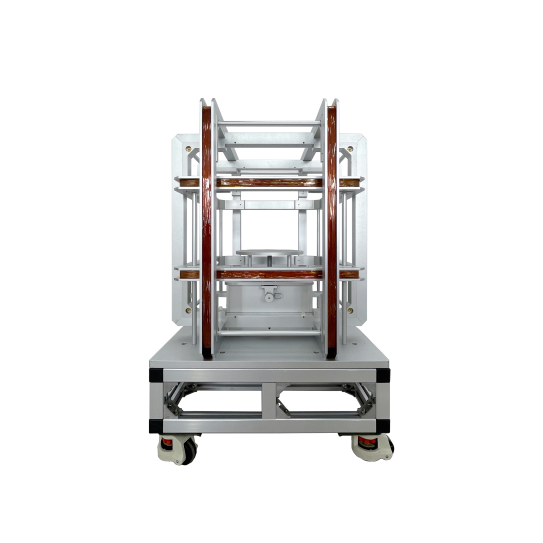

三維磁場線圈 |
| ?更好的空間均勻性：磁場的分布更加均勻； ?可重復性和穩定性：能夠提供重復且穩定的磁場； ?精確控制：能夠提供精確的磁場控制和調節。可以通過調整線圈中的電流，實現所需的磁場強度。 |

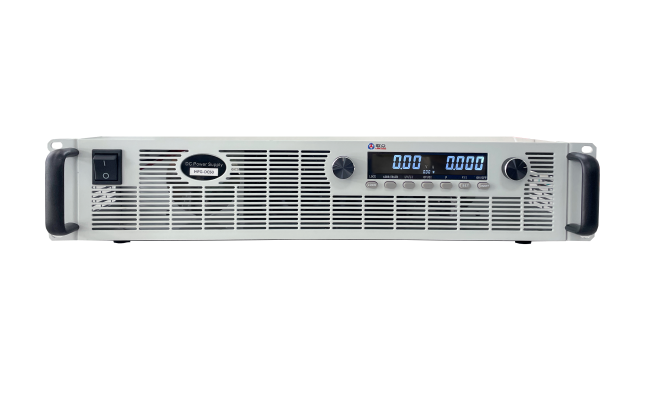

精密恒流電源 |
| ?輸出指示：高精度電壓電流顯示，5位液晶屏顯示； ?電壓電流預置：自帶面板預置按鍵，可預先設定電壓電流值； ?輸出開關功能：可在不關閉電源的情況下，關閉及開啟電源輸出； ?恒壓恒流：輸出恒壓恒流自動切換，電壓電流值連續線性調節； ?保護功能：過壓保護、過流保護、過溫保護。 ?記憶功能：可記憶關機前設定的內容； |

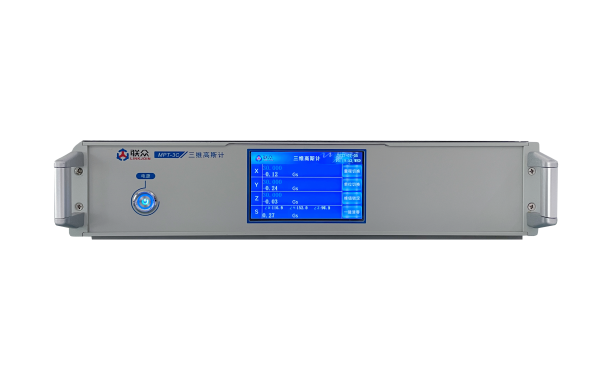

三維 高斯計 |
| ?顯示方式：采用帶觸控功能的串口智能顯示屏，可以方便地顯示所有需要的信息，且所有操作均可通過屏幕的選擇框來實現，屏幕操作簡單，具有很好的人機交互性； ?多測量值顯示：X,Y,Z三個方向的磁場強度，三個方向的矢量疊加值和角度，日期和時間（可調）； ?自動量程功能：可通過屏幕選擇框設置高斯計自動/手動量程； ?單位切換：?jiǎn)挝豢蛇xT（特）,mT（毫特）,Gs(高斯),Oe（奧斯特）,KA/m(千安/米)； ?峰值鎖定功能：可以自動捕獲磁場正的最大值和負的最小值； ?一鍵清零功能：將探頭放入零磁場治具中點擊屏幕“一鍵清零”，有效避免地磁或外磁場帶來的偏置和影響； ?記憶功能：可記憶關機前設定的內容。 |
◆ 技術參數
1，三維磁場線圈參數
線圈結構 | 三維 | |||
中心磁場 | ±20Gs | |||
工作溫度 | 常溫 | |||
磁場均勻度 | 優于10%（均勻區和均勻度由線圈直徑?jīng)Q定，需更高要求則需定制更大尺寸線圈） | |||
磁場均勻區 | 均勻區大于280*300*300mm（均勻度優于10%）； | |||
| 線圈1 | 線圈2 | 線圈3 | |
線圈參數 | 內經 | 550 mm | 600 mm | 660 mm |
外徑 | 600 mm | 660 mm | 720 mm | |
線圈總電阻 | 約5Ω（20℃） | 約6Ω（20℃） | 約7Ω（20℃） | |
樣品支架 | 樣品平臺直徑≥200mm | |||
最大使用電流 | DC：10A | |||
相對濕度 | 65±20% RH | |||
冷卻方式 | 自然冷卻 | |||
干擾 | 無粉塵、強電磁干擾 | |||
備注 | 線圈參數為理論計算值，可能會根據實際測試情況進行調整，最終參數以實物為準。以上參數均可根據用戶需求定制。 | |||
2，精密恒流電源參數
型號 | MFG-DC50 |
電流輸出 | 0-10A可調 |
直流電壓輸出 | 0-50V可調 |
穩流精度 | 源效應：≤0.3%有效值（輸入電源電壓變化±10%時引起的輸出電壓變化率） |
時漂：≤1%有效值（電源連續工作時間大于8小時引起的輸出電流變化率） | |
溫漂：≤0.3%有效值/℃（環境溫度范圍內由環境溫度變化引起的輸出電流變化率） | |
負載效應：≤0.5%有效值（電源輸出電壓從零至額定值變化時引起的輸出電流變化率） | |
輸出紋波 | 穩壓狀態：≤0.5%+10mV（rms）(有效值純阻性測試方法) |
電流精度 | ≤0.3% F.S. |
電壓精度 | ≤0.3% F.S. |
輸出顯示 | 五位顯示，四位半位LCD，分辨率≥0.01 |
電源控制方式 | 面板旋轉編碼器開關調節 調節分辨率一個字節 |
電壓電流設定 | 旋轉編碼器 |
電壓電流預置 | 旋轉編碼器 |
通信功能 | 標配RS232、RS485接口與電腦或其他設備連接進行數據控制 |
輸出極性 | 單極性 |
保護功能 | 過流、過壓、過溫保護 |
3，三維高斯計參數
型號 | MFT-3C |
顯示方式 | 帶觸控功能的5寸串口智能顯示屏 |
單位切換 | T、mT、Gs、Oe、KA/m 單位通過屏幕“單位切換”進行切換 |
量程與分辨率 | X方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs |
Y方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs | |
Z方向:±30GS/±300GS/±3000GS/±30000GS；分辨率：0.01Gs | |
精度（顯示值） | 讀數的±0.3%±0.05%量程 |
探頭類型 | XYZ組合式三維霍爾芯片 |
通訊接口 | RS232 |
測量過程 | 自動 |
◆ 設備配置一覽表
部件名稱 | 型號及說明 |
三維亥姆霍茲線圈 | MF-3D |
精密恒流電源 | MFG-DC50 |
三維高斯計 | MFT-3C |
標準機柜 | 600mm*600mm*900mm |
控制軟件 | 非標定制 |
