MPT-1M電感法磁導率儀
◆簡介

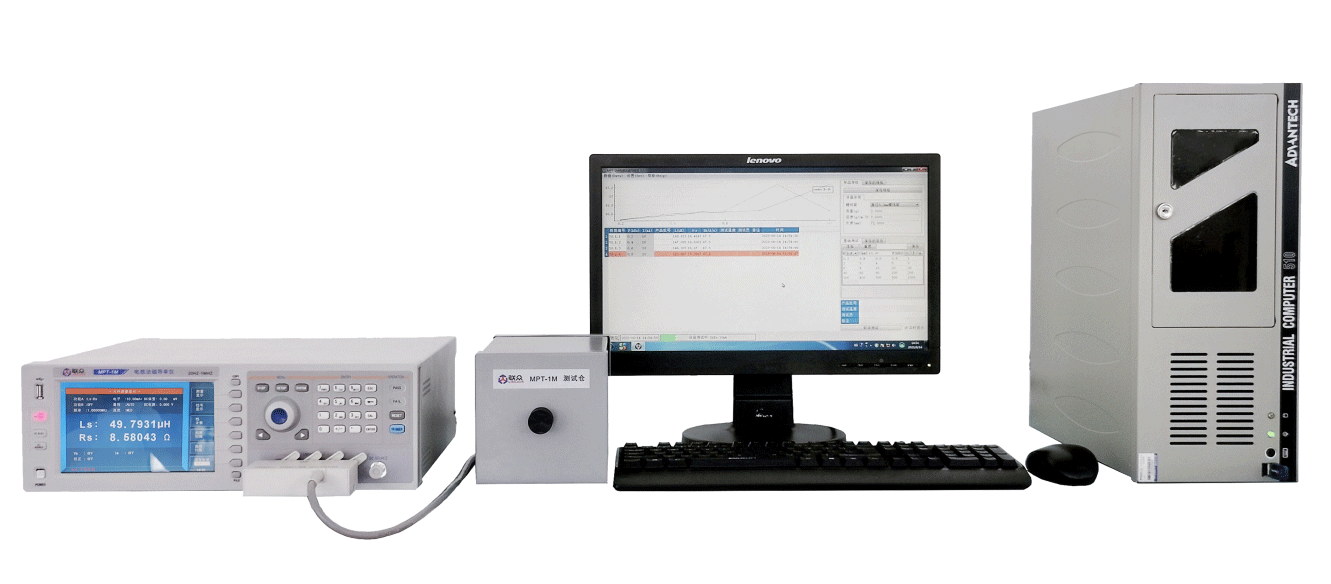

MPT-1M電感法磁導率儀裝置使用電感模型原理，可自動非晶/納米晶、硅鋼、坡莫合金等軟磁材料在50Hz～1MHz（連續頻率）下的磁導率，可推算特定條件下的Hm等相關參數。設備由精密電感測試儀和工控計算機組成自動測試系統， 配置電感法磁導率測量系統V8.0上位機軟件，可實現各種復雜條件下的磁導率測量以及數據管理。 MPT-1M電感法磁導率儀配有測試倉，在進行開路條帶測試時可有效避免地磁或外磁場帶來的偏置和影響，保證了開路磁導率測試的有效性和可比性。 |
◆設備特點

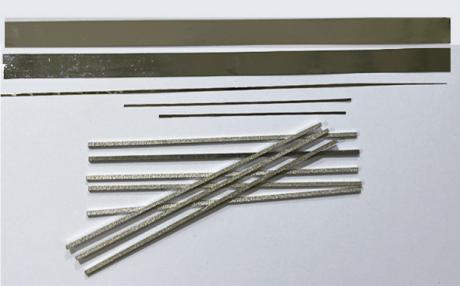

測試項目 | ?測試 | ?測試樣品種類：非晶/納米晶、硅鋼、坡莫合金等軟磁材料。 ?測試方法：開路樣品放入測試治具中固定后將其送入測試倉進行測量。 ?.測試參數：測量軟磁材料的磁導率參數，可推算特定條件下的Hm等動態磁性參數。 |

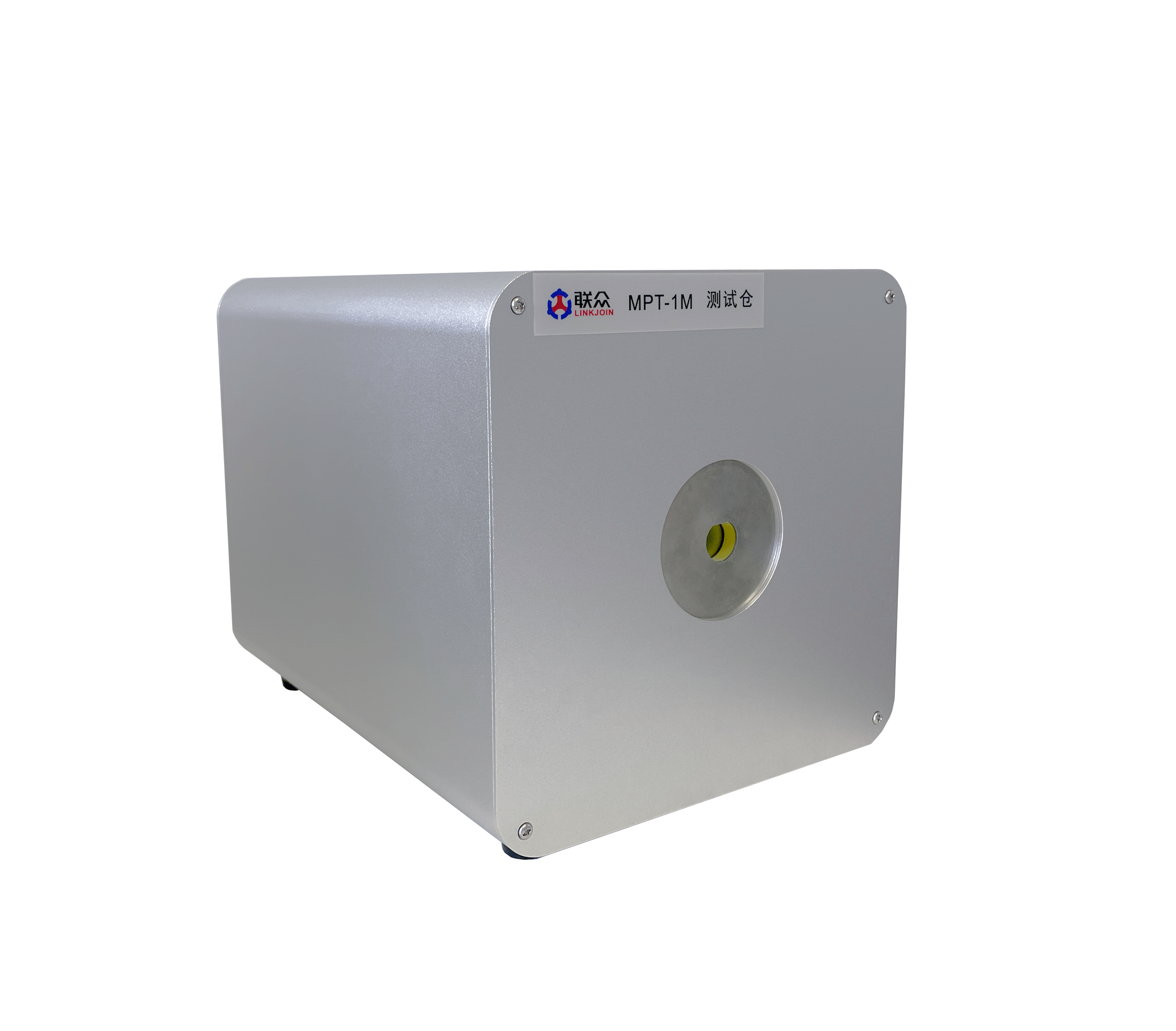

測試倉 |
| ?磁場屏蔽性：可屏蔽地磁場等外界磁場； ?重復性和穩定性：可達到重復穩定的磁場屏蔽效果； ?便利性和適用性：可根據需要更換螺線管以及體積小巧，移動方便。 ?精確方便：通過中間小治具可精確達到測試倉最中心位置，讓屏蔽效果達到最佳。
|
◆ 測試軟件
?顯示方式：通過列表和曲線圖顯示，列表可直觀顯示F、I、L、ur、Hm、產品批號、測試員以及時間備注等； ?多模式測量：具有F-I和I-F掃流和掃頻雙模式； ?高準度測量：基本測量點準確度達到0.05%； ?列表掃描功能：將所測參數設置好進行一次性測量； ?保存功能：可通過保存按鍵來保存樣品規格數據和測量參數數據； ?記憶功能：可記憶關閉軟件前最后設定的內容； ?導出數據功能：可將測試結果數據進行Excel表格導出，方便數據操作和保存； ?歷史記錄功能：可根據時間來查詢和導入歷史測量結果數據； ?實時功能：直觀顯示每次測量的結果； ?保護功能：參數數據限制保護，超出范圍彈窗終止提醒。 |
◆ 技術參數
1、電感法磁導率儀
型號 | MPT-1M |
頻率測量范圍 | 50Hz～1MHz |
屏幕分辨率 | 1mHz，5位頻率輸入 |
電流測量范圍 | 100uA～50mA(峰值) |
電感測量范圍 | 0.00001uH-99.9999KH |
電感基本測量 準確度 | 0.05% |
磁導率重復性 | ±1%(基礎測量點) |
測量速度 | 200ms/次(最快) |
測量模式 | F-I和I-F模式 |
顯示功能 | 列表數據顯示和曲線圖顯示 |
保護功能 | 過熱、過流、過壓、參數條件保護 |
測試過程 | 自動 |
2、測試倉
中心屏蔽磁場 | 小于0.024A/m |
工作溫度 | 常溫 |
可測試樣品寬度 | ≤4mm（其它寬度可定制） |
可測試樣品長度 | ≤50mm |
◆設備配置一覽表
部件名稱 | 型號及說明 |
電感法磁導率儀 | MPT-1M |
工控計算機 | IPC |
測試倉 | MPT-1M測試倉 |
測試連接線 | 四端轉二BNC |
顯示器 | 聯想23寸 |
上位機軟件 |
